Bausatz Klassenzimmer

Bausatz für ein Abluftsystem

zur ständigen Entfernung von Corona-Viren:

Besonders beim Präsenz- Unterricht ist für die Mitarbeiter der Schutz vor einer Ansteckung mit den Corona-Viren äußerst wichtig: Denn bei einer Ansteckung fällt der Lehrer durch Quarantäne oder durch Erkrankung aus und es besteht sogar die Gefahr, dass die ganze Schule vorübergehend geschlossen werden muss.

Aber auch die Schüler und Kollegen selbst sollen geschützt werden, damit der Unterricht gerne und ohne Bedenken weitergehen kann.
Durch dieses Abluftsystem werden beide Teile, also die Lehrer wie die Schüler, wirksam geschützt.

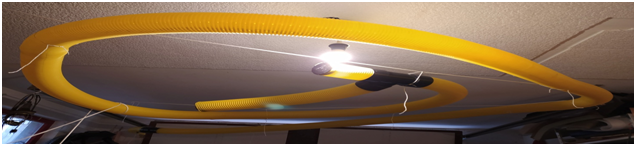

Beispiel für spirale Führung des Absaugschlauches mit Abzweig

Als eigentlich wichtigste Maßnahme zur Vorbeugung gegen eine Corona-Infektion in geschlossenen Räumen wird einhellig von allen Experten und Behörden erklärt, dass neben dem Abstandhalten die regelmäßige bzw. dauerhafte Lüftung des Raumes das Wichtigste sei.

Eine Lüftung ist schwierig; es gibt ja Bereiche, die von der Lüftung kaum erreicht werden; dazu kommt, dass Lüftung auch eine Verwirbelung und damit eine räumliche Verbreitung der Viren schafft. Das gilt sowohl für die Lüftung durch offene Fenster wie auch für die Lüftung durch die teuren Hepa-Filtergeräte. Auch Trennscheiben bieten nur mangelhaften Schutz, da sie durch Luftströmungen umgangen werden können.
Auch die Wirkung einer Impfung – ob man selbst geschützt ist, ob man andere doch noch anstecken kann usw. – ist noch nicht richtig abgeklärt.

Aber mit diesem Abluftsystem hier wird die ausgeatmete und evt. mit Viren durchsetzte Luft aus dem Klassenzimmer oder dem Lehrerzimmer u.a. tatsächlich entfernt – und zwar unmittelbar bei den Schülern nach oben, an ganz vielen Stellen im Raum, so dass auch die Personen in direktem Umfeld geschützt sind.
Der Bausatz für dieses System ist eine leicht anzubringende Installation, die eigentlich für jeden sogar selbst möglich ist, auf jeden Fall für jeden Hausmeister.
Der Bausatz für diese Installation ist einfach gehalten und umfasst alle nötigen Teile.
Es werden Dübel in der Höhe von ca. 2 m in den Wänden angebracht, oder man nimmt andere geeignete Fixpunkte, z.B. die bestehende Aufhängung von Lampen oder Beleuchtungsleisten; es werden im Abstand von ca. 1 m Drähte oder Schnüre quer durch das Klassenzimmer gespannt.
An dieser Aufhängung werden die Absaugschläuche durch Kabelbinder fest befestigt.

Die Absaugschläuche sind durchgängig mit kleinen Löchern versehen und nehmen so die Umgebungsluft, die durch den kräftigen Lüfter angesaugt wird, auf.

Im Bereich des Tisches für die Lehrer im Klassenraum können zwischen Lehrertisch und Schülern zusätzlich Ansaugstutzen an den Absaugschläuchen installiert werden, so dass die ausgeatmete Luft der Schüler besonders stark entfernt wird.

Beispiel für wellige, unterbrochene Führung des Absaugschlauches mit zwei Ansaugstutzen

Zur Entlüftung eines ganzen Klassenzimmers kann der Absaugschlauch spiralförmig angebracht werden oder gitterförmig.
An dem Ansaugstutzen/Abzweig in Türnähe kann ein weiteres Stück des Absaugschlauches in Richtung des Lehrertisches geführt und mit weiteren Ansaugstutzen zum Schutz des Lehrers versehen werden.

Siehe die grobe Skizze der Führung der Absaugschläuche und Ansaugstutzen/Abzweige:


                           Spirale Führung                      Wellige  Führung, bei der die Richtung
                                                                             durch  Abzweige geändert wird
Die Absaugschläuche haben eine fertigungsbedingte leichte Krümmung. Der Absaugschlauch wird in der Länge von 4 x je 10 m geliefert.

Der Schlauch kann leicht in der Länge, die für die einzelnen Abschnitte nach dem speziellen Grundriss und Bedarf benötigen werden, abgesägt werden.

Durch den Lüfter, der in ein separates Stück des Absaugschlauchs integriert ist, wird die Luft durch dieses System angesaugt und ins Freie befördert.

Die Absaugkraft ist ca. 1.500 l/min.

Lüfter, Absaugschläuche, Ansaugstutzen und Verbindungsstücke werden jeweils durch Steckverbindung miteinander verbunden.

Der Stecker des  Lüfter (220 V) wird einfach in eine normale Steckdose gesteckt.
Der Lüfter soll nahe eines Fensters, das geöffnet werden kann, angebracht werden. Der Absaugschlauch wird dann durch dieses Fenster ins Freie geführt; er kann bei Nicht-Bedarf in die Räume zurückgenommen werden, so dass das Fenster geschlossen wird.
Die Zuluft erfolgt über die Tür des Klassenzimmers.

Die Unterhaltskosten dieses Abluftsystems sind sehr gering: es sind eigentlich nur die minimalen Stromkosten für den Lüfter. Sonst nichts.

Der Bausatz kostet inkl. MWST und Versand
€ 549,-

   Der Bausatz besteht aus:
